インフラの老朽化が進む中、安全性と効率性を両立する構造物として「ボックスカルバート」が注目を集めています。特に水路や道路下の通水構造においては、据付方法や施工工程の正確な理解が、工期短縮やコスト最適化、維持管理の効率化につながります。しかし、実際に施工を検討する際には、「どのような流れで据付を進めるべきか」「自社で対応できる範囲か」「置換工事にはどんな手法があるのか」といった具体的な疑問が生じるのではないでしょうか。
本記事では、「ボックスカルバート据付の流れとは？」というテーマのもと、据付工事の全体像をステップごとにわかりやすく解説します。カルバートとボックスの違い、製品の種類、現場での準備からクレーンによる分割製品の搬入、ベアリングの敷設、横引きなどの実務工程、そして水路の置換工事への活用事例まで、豊富な実例と写真を交えて紹介いたします。これから据付を検討されるご担当者様にとって、実用的で判断材料となる内容をお届けしますので、ぜひ最後までご覧ください。

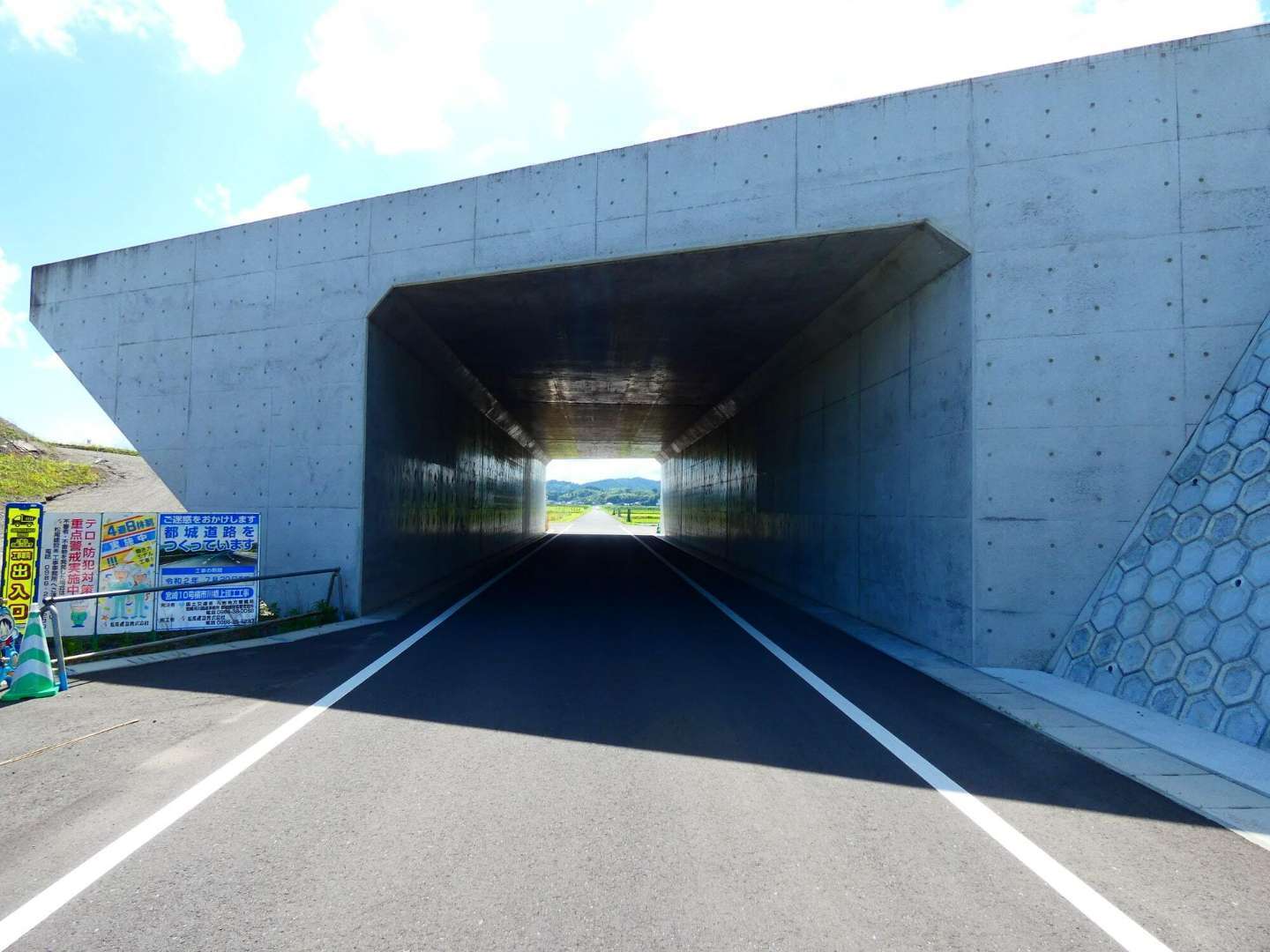

ボックスカルバートとは？

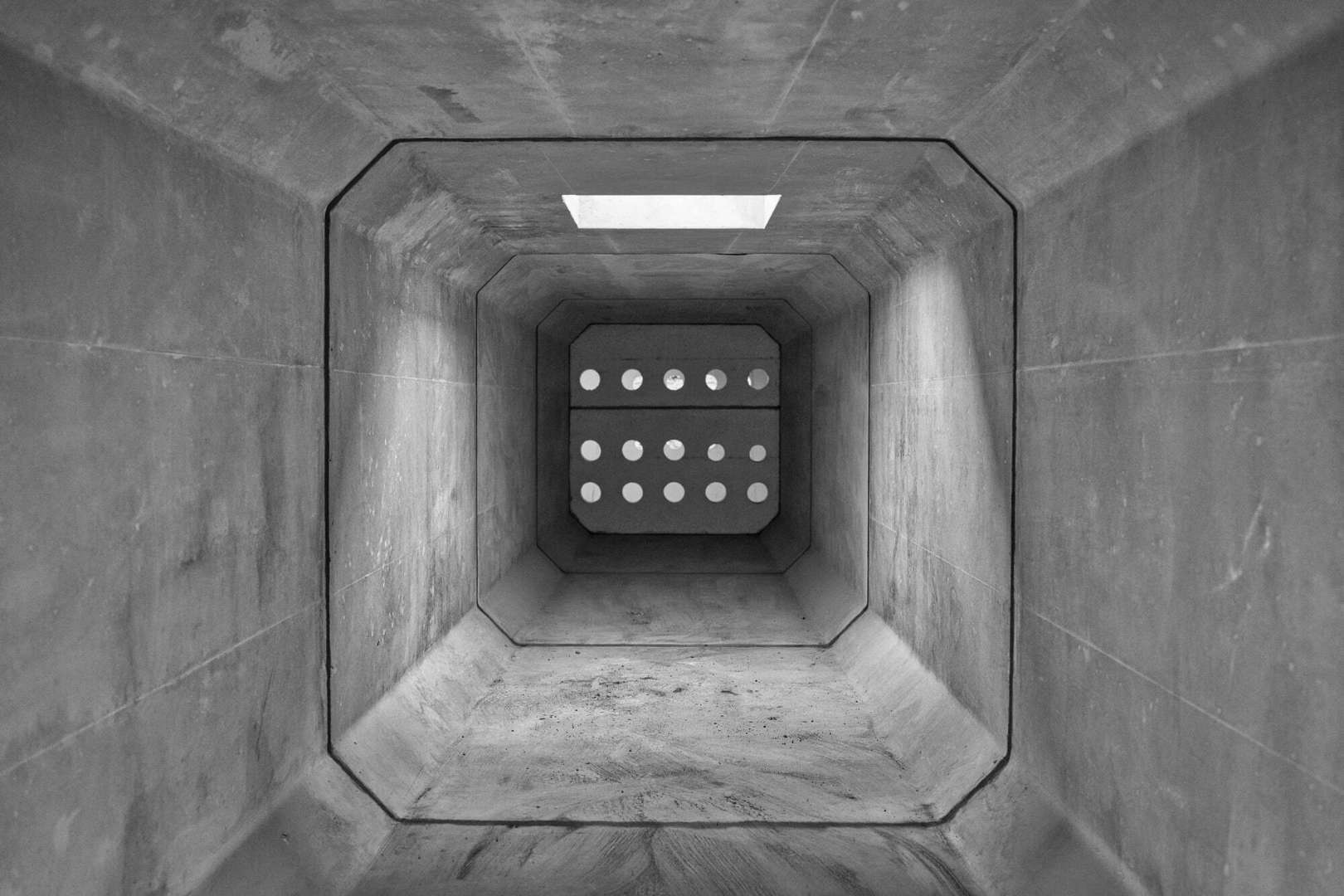

カルバートとボックスの違い
カルバートは、道路や鉄道の下を通して水路や排水路を確保するための構造物であり、トンネル状の形状をもつ点が特徴です。その中でも、ボックスカルバートは断面形状が矩形であり、上板・底板・側壁からなる箱型の構造を形成しています。これに対して、アーチカルバートやパイプカルバートは円形またはアーチ状の断面を有し、構造的に異なる設計を採用します。ボックスカルバートは、矩形形状により開口部が大きく取れるため、流量の確保や点検時の人の通行などにも優れた性能を発揮します。また、地盤条件や土被りの制約がある現場でも安定した施工が可能であり、都市部や住宅地など多様な場所で採用されています。
ボックスカルバートの主な用途と製品種類
ボックスカルバートは、主に雨水排水路、農業用水路、道路横断部の水路、歩道下の通路、鉄道や高速道路下の横断構造物などに広く利用されています。用途に応じて設計基準や耐荷重性能が異なり、使用目的に合った製品選定が必要です。製品種類には、現場打ちタイプとプレキャスト（工場製造）タイプが存在し、施工条件や工期によって選択されます。プレキャストタイプは、品質の均一性、施工期間の短縮、天候の影響を受けにくいといった利点を持ち、近年のインフラ整備では主流となっています。また、分割型、二分割型、底なし型など、多様な形式が開発されており、敷設環境や流量条件に応じた柔軟な対応が可能です。
ボックスカルバート据付の基本知識
据付に必要な準備と工場製品の確認
ボックスカルバートの据付工事を安全かつ効率的に進めるためには、事前の準備が極めて重要です。まず、現地調査を通じて地盤の状態、敷設箇所の寸法、周辺環境の制約条件などを正確に把握する必要があります。その上で、設計図面に基づいた製品仕様の確認を行い、搬入経路や据付機器（主にクレーン）の選定を進めます。使用するボックスカルバートは、一般に工場でプレキャスト製造されるため、出荷前の寸法精度、接合部の形状、強度性能の確認が欠かせません。製品に不備があれば、現場での調整が困難となり、工程全体に影響が及びます。そのため、施工前には工場出荷証明書や検査記録の確認も含めた製品検査を徹底することが求められます。
ボックスカルバート据付に適した工法の種類
ボックスカルバートの据付には、施工条件や周辺環境に応じた複数の工法が存在します。代表的なものは「開削工法」で、地表を掘削して製品を敷設する最も一般的な方法です。比較的施工が容易で、都市部や道路下でも多く採用されます。一方、交通規制や周辺構造物への影響を最小限に抑えたい場合には、「推進工法」や「半開削工法」などの選択肢が有効です。また、地盤条件が軟弱な現場では、仮設構造物やベアリングの使用によって製品沈下を防ぐ工夫も必要です。いずれの工法を選ぶにしても、コスト、安全性、施工期間のバランスを考慮した上で最適な方法を選定することが、据付成功の鍵となります。
ステップ別：据付の流れと工程
据付前の現地調査と設計ポイント
据付作業を円滑かつ安全に実施するためには、事前の現地調査と的確な設計が不可欠です。調査では、施工箇所の地形、地質、水位、周辺構造物の有無などを把握し、仮設工の必要性や重機の進入経路を確認します。設計段階では、カルバートの寸法、接合方法、施工手順を図面上で明確化し、使用製品の仕様を確定します。特に排水能力、土圧条件、交通荷重を踏まえた構造設計が重要です。
分割製品の搬入とクレーン作業の注意点

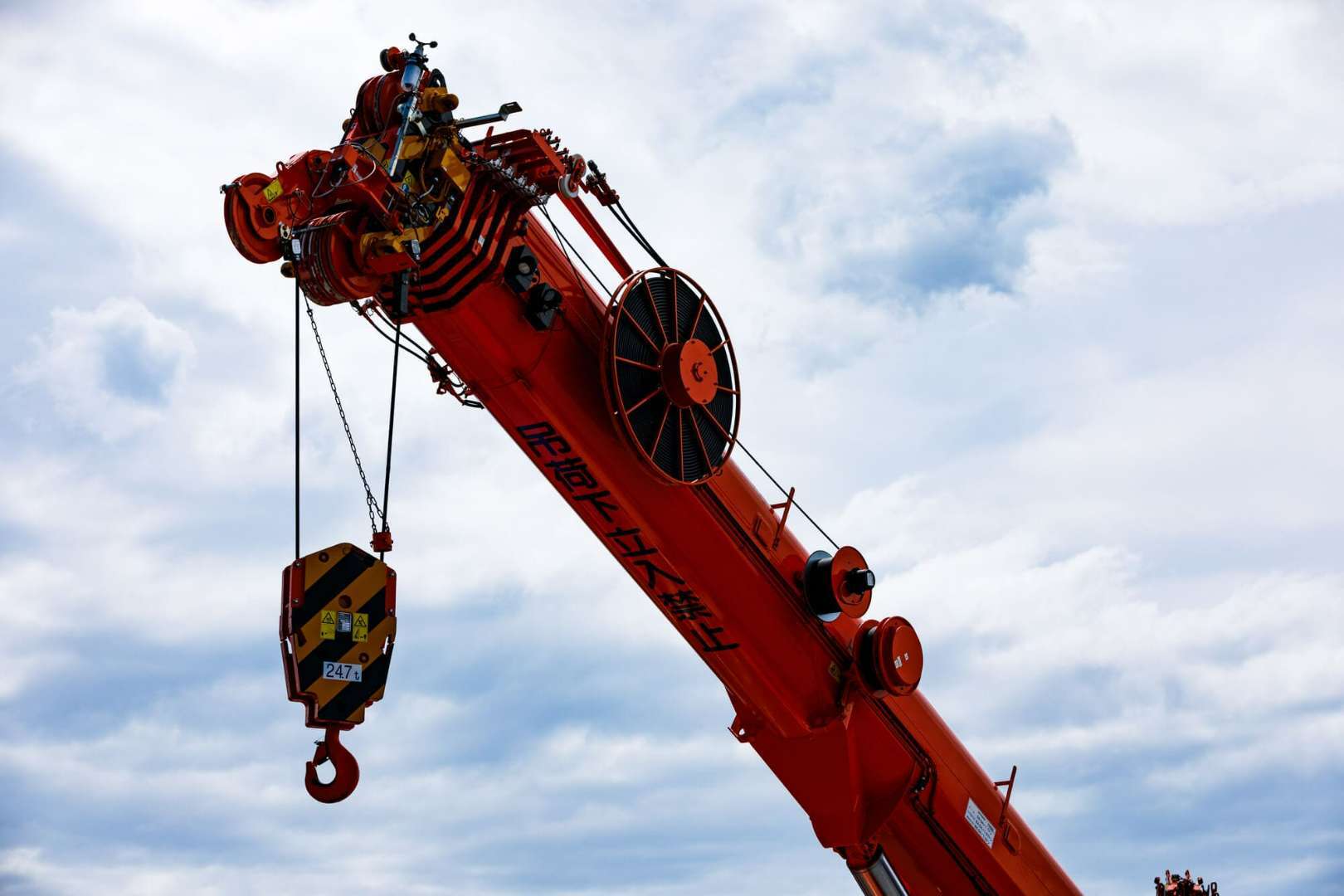

ボックスカルバートは工場製品として分割製造され、現場へ搬入されます。搬入時は輸送経路の勾配や幅員、旋回スペースの確認が必要です。クレーン作業では、吊上げ荷重と安全半径を十分に考慮し、作業半径内の障害物や上空線などの安全対策を徹底します。製品の損傷防止のため、吊り具の位置や荷重バランスの管理も重要です。

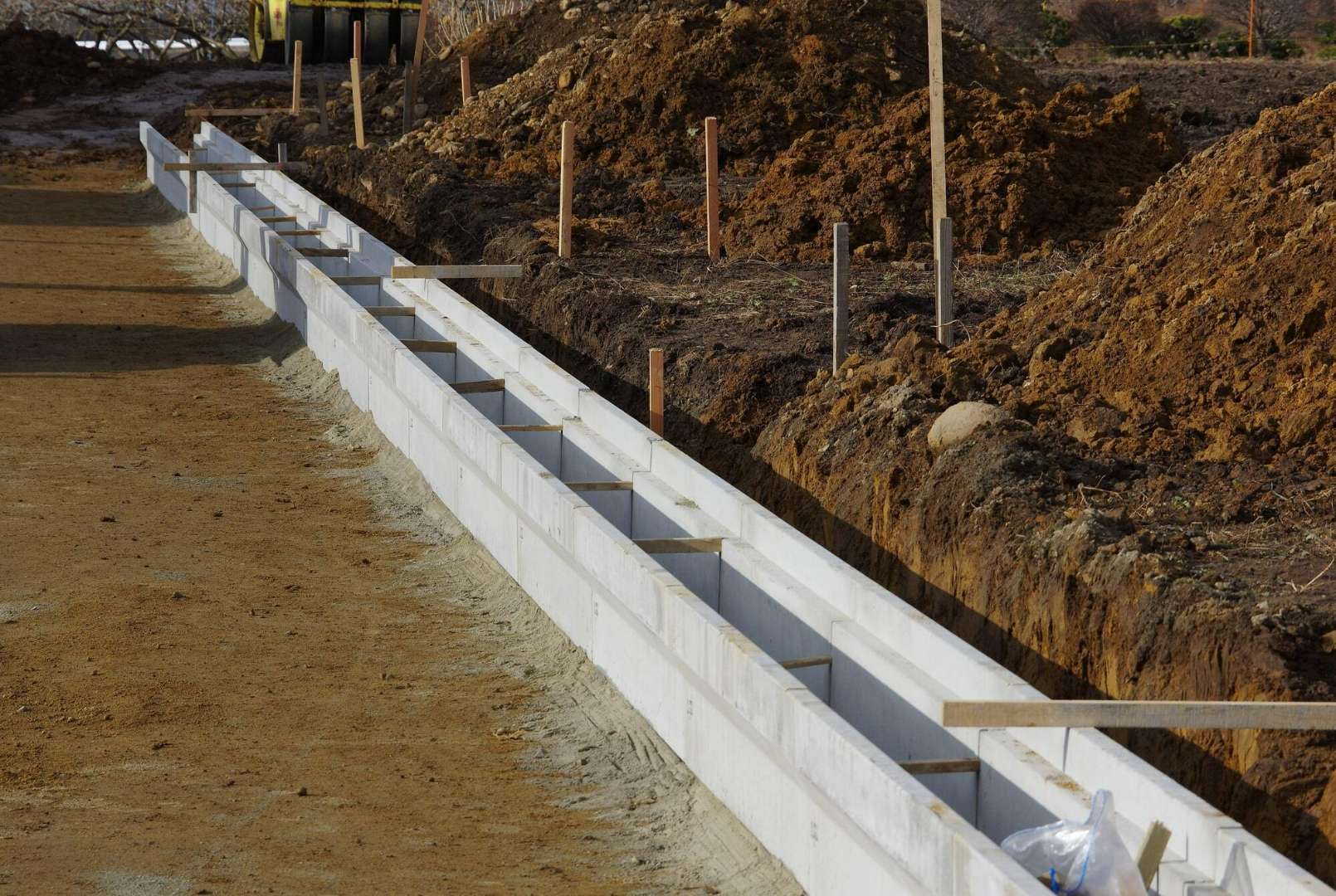

敷設・接合・横引き・ベアリング設置の実際
搬入後、分割製品は順に敷設されます。基礎の水平精度や転圧状況が不十分だと沈下やずれの原因となるため、初期段階での慎重な作業が求められます。接合部では止水材の取り付けやシール処理を適切に行い、接合面のズレやすき間を防止します。必要に応じて横引きによる位置調整を行い、最終的にベアリング設置によって構造物の支持と荷重分散を図ります。
完了検査・施工後の管理方法
据付後は、目視および測定機器を用いた完了検査を実施し、設計通りの据付精度を確認します。縦断・横断の勾配、接合部の止水状態、沈下の有無を点検項目とし、必要に応じて是正処置を講じます。施工後も定期的な点検と清掃を実施することで、長期的な機能維持と安全性を確保できます。
水路の置換工事における活用事例
老朽水路更新におけるボックスカルバートの利点
老朽化が進行した水路は、漏水や土砂流出、構造不安定など多様なリスクを内包します。従来の現場打ち構造では、施工期間の長期化や天候の影響による品質ばらつきが問題となっていました。こうした課題に対して、プレキャスト製品であるボックスカルバートの導入は、有効な解決策となります。まず、工場製造による品質安定性と精度の高さが大きな利点です。また、据付作業が比較的短時間で完了するため、交通規制や河川断水などの影響を最小限に抑えることが可能です。さらに、分割構造による施工の柔軟性は、狭隘箇所や曲線部にも対応しやすく、既設インフラとの取り合い調整も容易になります。このように、ボックスカルバートは水路置換工事において、施工性・耐久性・安全性の観点から高い優位性を持ちます。
実際の工事例紹介と効果

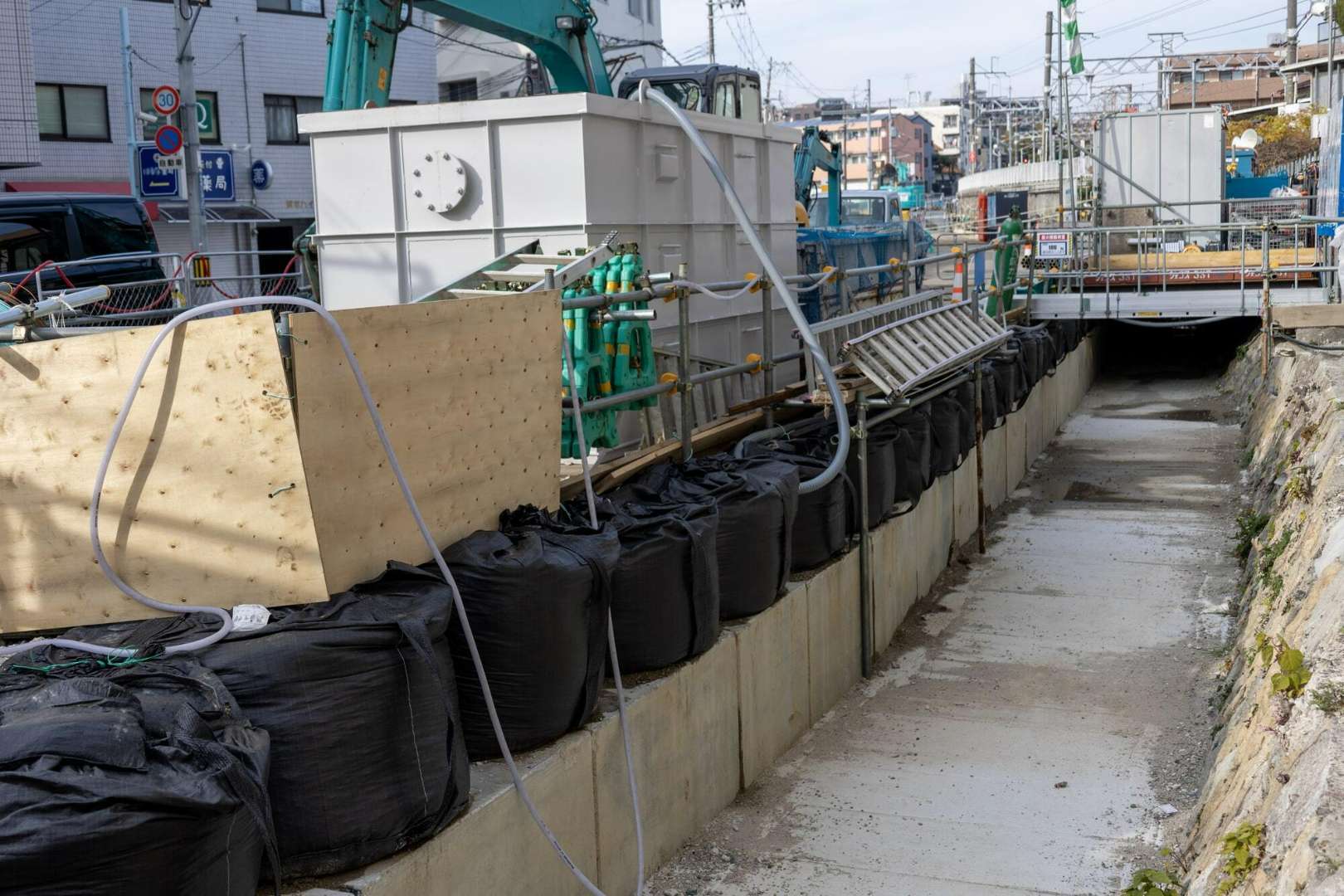

ある地方自治体では、築50年を超える老朽化した農業用水路の更新事業として、ボックスカルバートを用いた置換工事を実施しました。対象区間は約100メートルで、既設水路の撤去後、分割式のボックスカルバートを敷設。クレーンによる据付と接合作業は天候の影響を受けずに計画通り進行し、全体の工期は従来工法の約7割に短縮されました。完成後は水密性の向上による漏水防止、断面拡張による流下能力の向上、維持管理の簡便化といった効果が報告されています。現場では、据付状況や設置後の様子を写真で記録し、将来的な維持管理や同種工事の参考資料として活用されています。こうした実績は、他自治体や発注者にとっても導入判断の根拠となる価値ある事例です。
据付時に気をつけたいポイント
工事でよくあるトラブルと対策
ボックスカルバートの据付工事では、事前準備の不備や現場状況の誤認識により、さまざまなトラブルが発生する可能性があります。特に多いのは、クレーンの配置ミスや搬入経路の確保不足による作業遅延です。製品の分割単位やサイズに対する理解不足も、現場での再調整や再搬入を招く原因となります。これらを防ぐためには、着工前の施工計画と現地確認の徹底、関係業者間での綿密な打合せが重要です。また、ベアリングや接合部の設置ミスによって、施工後の沈下や漏水といった長期的な不具合が発生することもあります。品質確保のためには、工程ごとの検査と記録管理、適切な人材の配置が欠かせません。トラブルの回避には、施工経験を持つ技術者の関与と、工程全体を俯瞰する管理体制の構築が不可欠です。
自社施工と外注の判断基準とコスト感
ボックスカルバート据付を自社で行うか、外部業者に委託するかの判断には、施工技術、設備、施工規模、工程管理能力の検討が必要です。自社での対応はコスト削減につながる一方、専門機材や熟練作業員の確保が難しい場合、工期延長や品質低下のリスクを伴います。一方、外注は初期コストが高く見えるものの、技術力と施工実績を持つ業者を選定することで、安全性と完成度の高い施工が期待できます。総合的なコスト感を把握するためには、見積内容の内訳や作業範囲、アフター対応の有無まで比較検討することが重要です。最終的には、工程の複雑さと自社の施工体制を照らし合わせ、コストと品質のバランスを考慮した判断が求められます。
まとめ
ボックスカルバートの据付は、単なる構造物の敷設作業ではなく、設計、製品選定、現地条件の確認、工法の選定、工程管理、品質検査、そして維持管理に至るまで、多岐にわたる専門的な知識と技術を必要とするプロセスです。特に水路や道路下の老朽化インフラにおける置換工事では、安全性、耐久性、施工効率の確保が求められます。適切な工法の選択と工程の可視化は、施工リスクの最小化と長期的な機能維持に直結します。今回の記事では、ボックスカルバート据付の基本から、分割製品の搬入やクレーン作業、ベアリングの設置などの詳細工程、さらには老朽水路更新に関する実際の工事事例まで幅広く紹介いたしました。自社での施工可否を検討する際や、工事全体の流れを把握したい方にとって、本記事の内容が課題解決や意思決定の一助となれば幸いです。据付に関する不明点やご相談がございましたら、ぜひお気軽にお問い合わせください。
